我們常見的0603電阻器便是電阻器普遍封裝形式有9種，用2種規格編碼來描述。一種規格編碼是通過4位數字代表的EIA（美國電子工業協會）編碼，前二位和后二位各自表明精密電阻長與寬，以英尺為單位。另一種是公制編碼，已由4位數字代表，其單位為mm下表列出電阻封裝形式英制螺紋和公英制之間的關系及詳盡尺寸：貼片電容和電阻都是一樣能用。

0603貼片電阻-0603電阻封裝尺寸大小：長和寬是1.6mm*0.8mm。

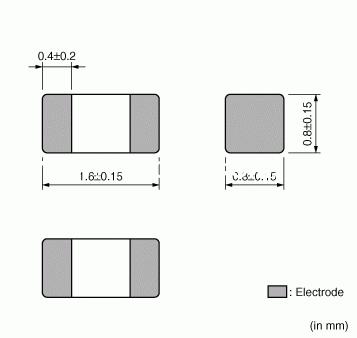

0603電阻封裝尺寸圖如下所示

封裝尺寸與功率關系：

　　0201 1/20W

　　0402 1/16W

　　0603 1/10W

　　0805 1/8W

　　1206 1/4W

封裝尺寸與封裝的對應關系

    0402=1.0mmx0.5mm

　　0603=1.6mmx0.8mm

　　0805=2.0mmx1.2mm

　　1206=3.2mmx1.6mm

　　1210=3.2mmx2.5mm

　　1812=4.5mmx3.2mm

　　2225=5.6mmx6.5mm

0603貼片電阻/10KΩ(103) ±5%

電阻（歐姆）：0.0

容差：跳接器

功率（W）：0.063W，1/16W

成分：厚膜

特性：防潮

工作溫度：-55°C ~ 155°C

封裝/外殼：0402（1005 公制）

供應商器件封裝：0603

大小/尺寸：0.039″ 長 x 0.020″ 寬（1.00mm x 0.50mm）

高度：0.016″（0.40mm）

端子數：2

0603貼片電阻 27.0Ω(27R0) ±1% 編帶

功率：0.1W

精度：±1%

阻值（歐姆）：15

產品型號：ETCR0603F27R0K9

品牌：ResistorToday(開步電子)

封裝：0603

0603貼片電阻 42.2KΩ(4222) ±1% 編帶

功率：1/10W

精度：±1%

阻值（歐姆）：42.2K

貼片電阻：42.2KΩ(4222) ±1% 編帶

產品型號：RK73H1JTTD4222F

品牌：KOA

封裝：0603
