TDK貼片電容識別方法及命名規則，TDK是Tokyo Denkikagaku Kogyo K.K的簡稱。是日本的一個品牌。今天我們一起來學習一下如何識別TDK的貼片電容。

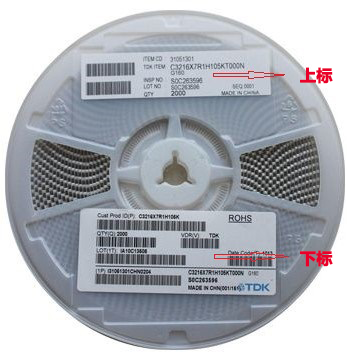

拿到一盤TDK的電容，料盤上會有TDK字樣的標示。分上下兩個標，上標是小標。下標是大標。TDK的標識是在大標上面。
TDK貼片電容的參數一般由系列名稱，體積，材質，電壓，容量，誤差，包裝組成。
系列名稱：字母C表示。
體積是由公制表示：0603=0201;1005=0402;1608=0603;2012=0805;3216=1206;3225=1210;4532=1812;5750=2220;4520=1808
材質：CH,COG,JB,JF,X7R,X5R,Y5V(現在常用的為X5R,X7R,COG/NP0)
電壓：0J=6.3V;1A=10V;1C=16V;1E=25V;1H=50V;2A=100V;2A=250V;2J=630V;3A=1KV;3D=2KV。
容量誤差：C=0.25;D=0.5;J=5%;K=10%;M=20%;Z=+80-20%。
包裝：T=卷帶，B=袋裝。

以上為T(mén)DK貼片電容的一些基本參數.我們來舉例說明：
C3225X7R1H106M:

C為系列名稱;3225=1210，X7R=材質，1H=電壓50V，106=容量10UF，M=精度20%，T代表是卷帶包裝。所以這個型號是1210 X7R 50V 10UF 20%精度的貼片電容。

TDK貼片電容規格尺寸有0603、0805、1206、1210、1812、2220封裝
型號描述：C3225X7R1H106M250AC
